VMWare虚拟机网络配置-VMNet8的配置使用

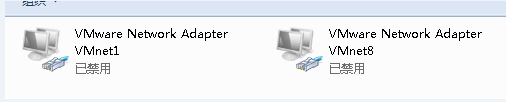

当我们安装VMware Workstation后,在宿主机(物理电脑)上会多出两个网卡,VMNet1、VMNet8,在虚拟机设置里会多出一个配置 VMNet0。

如下图:



接下来我们分别说明下:

  • VMNet1

使用的是host-only的链接模式,即虚拟机只能与主机构成内部通信,无法对外网进行访问。



  • VMNet0

模式:

使用桥接模式,安装VM后,在VM里建立虚拟机 默认 就是该模式。

场景:

如果你只是需要一台虚拟机可以和宿主互通,并可以访问外网,此模式即可。

描述:

安装虚拟机系统后不需要调整网络,物理网络中的 “路由” 所包含的DHCP服务器会自动识别该虚拟机并为其分配IP地址;

如果没有路由,可以自己手动在系统分配,原则是和宿主机在同一网段并指向相同的网关即可通信。



  • VMNet8

模式:

NAT网络模式

场景:

在宿主机安装多台虚拟机,和宿主组成一个小局域网,宿主机,虚拟机之间都可以互相通信,虚拟机也可访问外网,例如 搭建 hadoop 集群,分布式服务

设置步骤:

step1

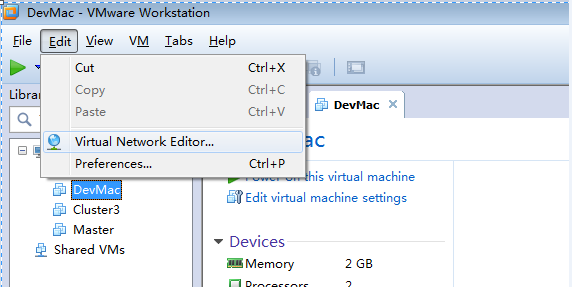

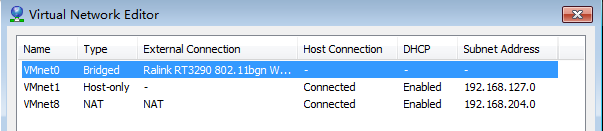

查看VMNet 8 的IP 网段,见Step1的第二张图

网段    192.168.204.0

子网掩码    255.255.255.0

网关    192.168.204.2

第三张图是宿主机上的 VMNet 8 网卡的地址

IP地址   192.168.204.1

Step2

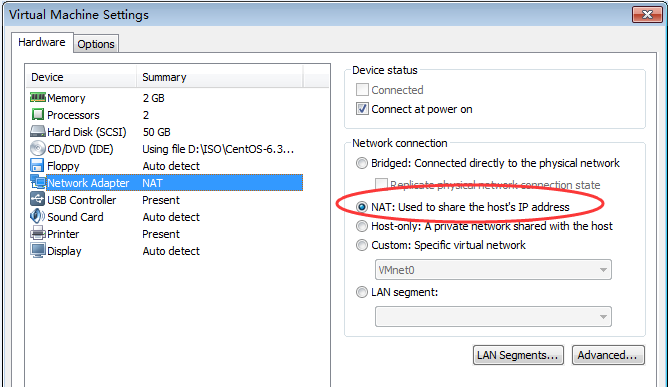

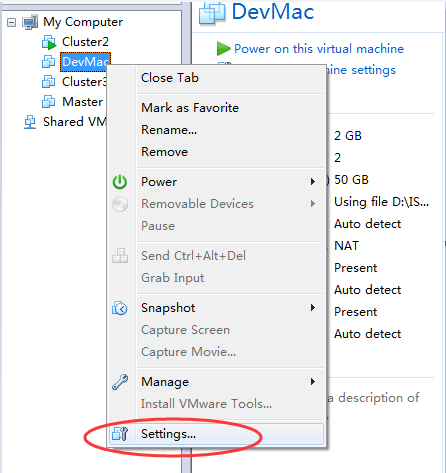

记住上面的网络信息,开始配置虚拟机,首先调整虚拟机的网络模式为NAT模式

Step3

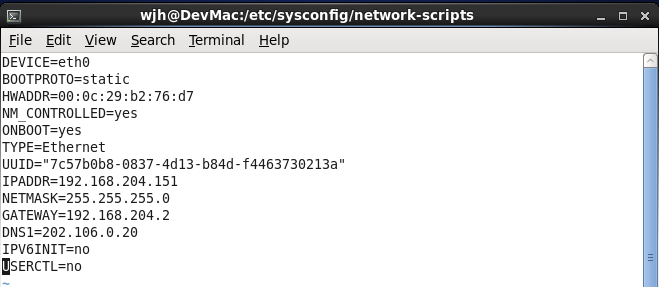

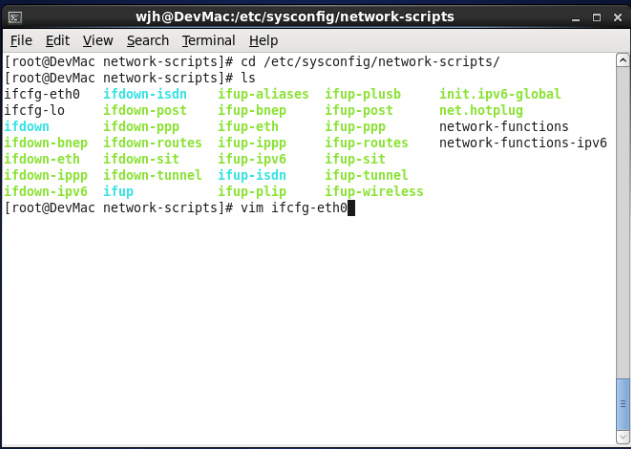

配置后启动虚拟机,我使用的是Cent OS 6.4系统(Linux),使用配置文件配置网络,下面两张图是静态IP和网关的配法。(windows请自行配置网络)

如果不需要锁定静态IP(比如hadoop不锁定IP很麻烦),那跳过Step3。

因为NAT模式下,VM Net8 虚拟交换机 所带的虚拟DHCP服务器会自动分配网络地址,如果需要查看或设置可在Step1查看网络信息时进行设置。

Step4

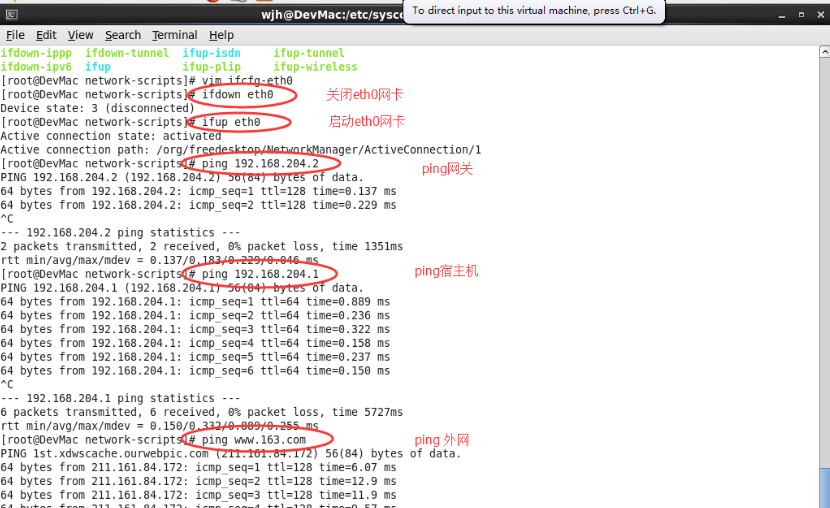

配置网络后,检测下虚拟机的网络状况

到此,我们的虚拟网络环境就配置好了 。

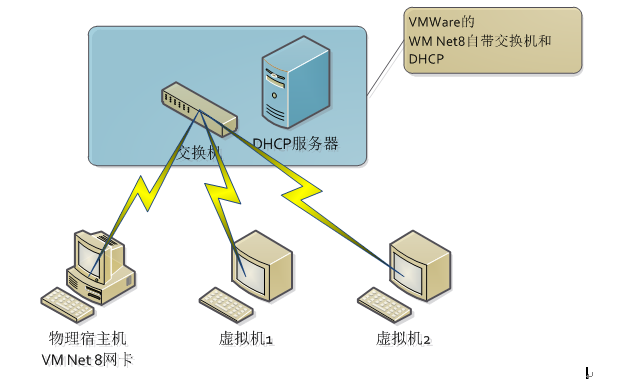

接下来我们简单介绍下VM Net 8原理,VMWare安装后,会给宿主机安装VM Net8网卡,同时虚拟出一套VM Net 8 使用的虚拟路由(包含交换机 和 虚拟DHCP服务器)

主机和虚拟机实际上都是通过虚拟路由通信,虚拟路由通过宿主使得其他虚拟机也可以访问外网

如下图:





注:

1. 如果是真的使用虚拟机做服务器,用VM Server搭建系统,那就要是用VM Net0,直接连在物理网络,并配置静态IP锁定虚拟机服务器的IP地址

2. VM Net 8 适合在本机或者服务器上搭建多台虚拟机,组件局域网使用。

3. 设置VMNet 8 后,虚拟机和主机、外网以及其他虚拟机可以互相通信了,但主机无法ping通网关,没有在进一步研究 VM 通信原理,到此已经完全可以满足使用。
